Blackmagic Design ATEM 1M/E Advanced Panel 10

Styrepanel til ATEM bildemikser

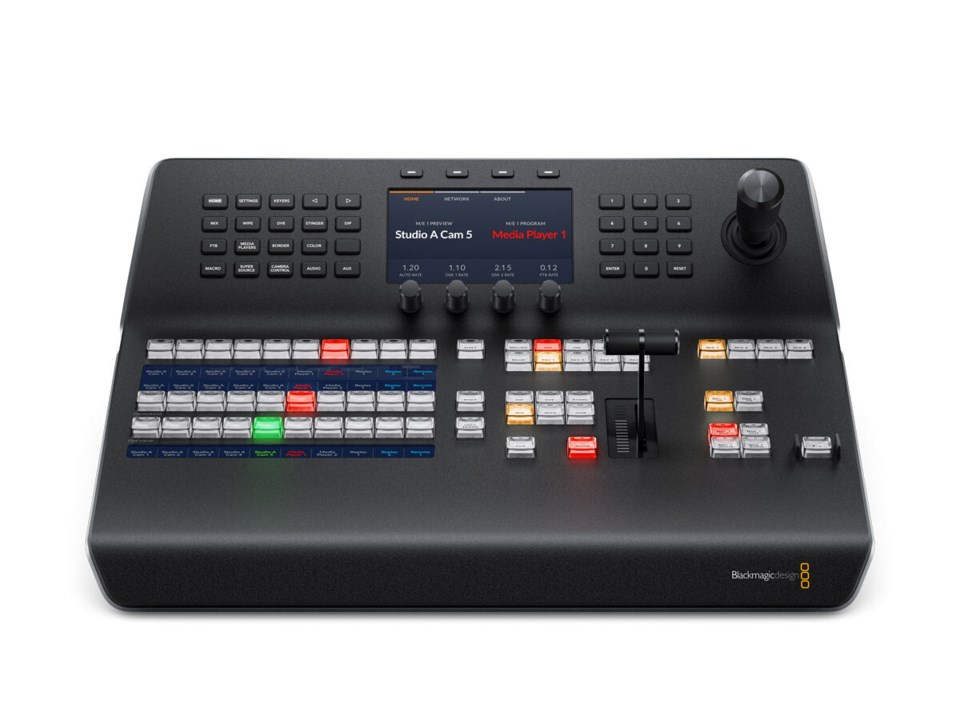

ATEM 1 M/E Advanced Panel er et styrepanel for Blackmagic Designs videomiksere. Kontrollpanelet har knapper for og enkelt bytte bildekilde, samt en T-bar for å lage myke overganger. Statusdisplayet lar deg overvåke mikseren, og gjør det enkelt å justere innstillingene.

Tilkobling til mikser

Kontrollpanelet kobles til bildemikseren via nettverkskabel, noe som gjør at kontrollpanelet og bildemikseren ikke trenger og plasseres nær hverandre. Kontrollpanelet har også mulighet til å loope videre nettverkssignalene til f.eks. en datamaskin eller en ATEM Camera Control Panel.

Knapper for å bytte bildekilde

På kontrollpanelet finnes det knapper til 10 stk ulike kilder. Ved siden av knappene vises navnet på inngangen slik at du lett kan se hvilken knapp som hører til hvilken kamerainngang. Navnet på inngangene kan også fargekodes hver for seg for å få det ekstra tydelig hva de ulike knngangene er. Bakgrunnsbelysningen på knappene endres avhengig av hvilken inngang som for tilfellet er i bildet. Ved hjelp av shift-knappen får alle knapper en alternativ bruk, noe som gjør at opptil 20 innganger kan håndteres av kontrollpanelet.

Montering

Størrelsen på ATEM 1 M/E Advanced Panel er tilpasset for å kunne monteres på en 19 tommers rack på en utdragbar slede. Under kontrollpanelet finnes festepunkter som også gjør det mulig å skru den fast i f.eks. en bordskive.

Strømforsyning

ATEM 1 M/E Advanced Panel kan strømforsynes direkte via 230 volt eller via 12 volt via XLR-tilkobling. Dersom begge inngangene strømforsynes samtidig får du redundans om en av strømkildene skulle forsvinne.

Leveres uten strømkabel
